Seeed Xiao Esp32-S3 && MicroPython && 麵包板（Breadboard）

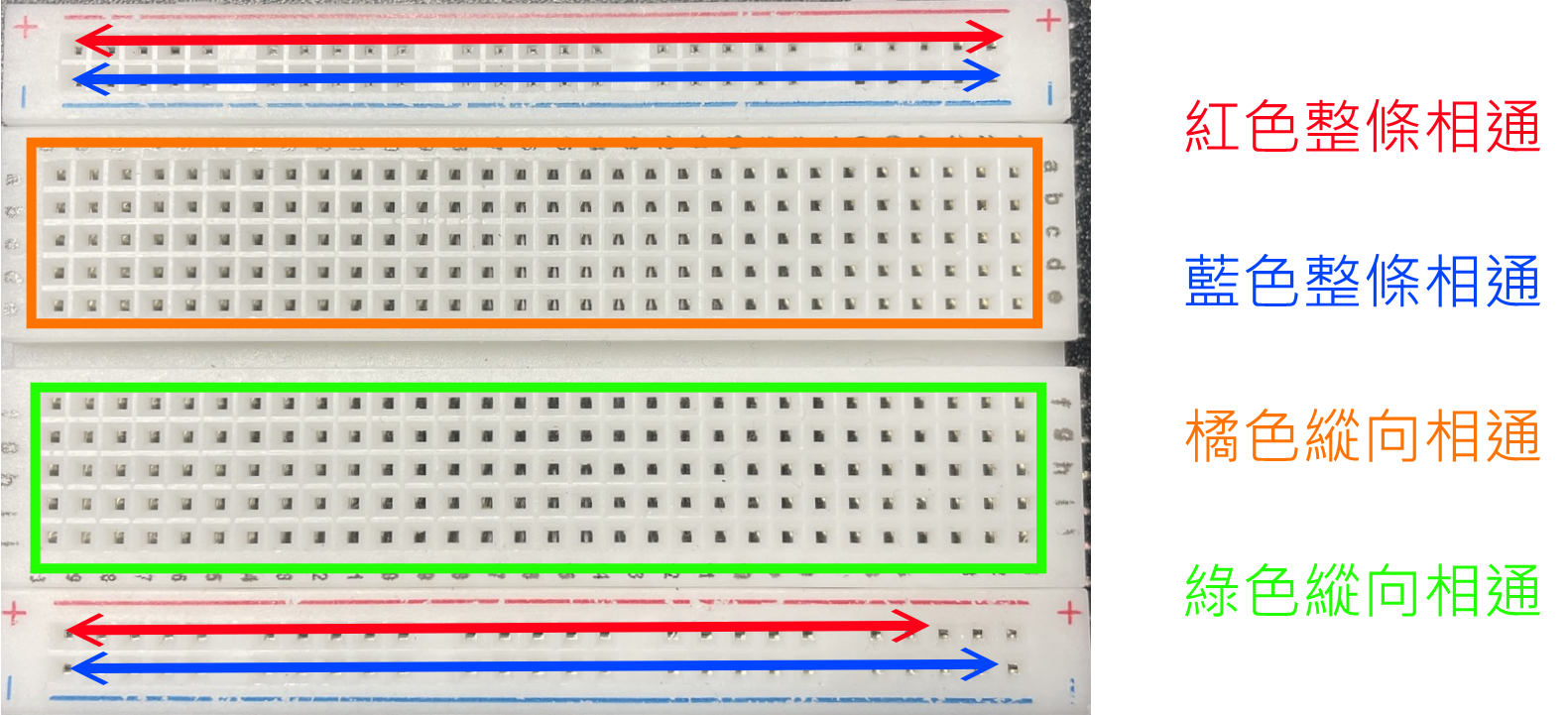

認識麵包板「哪裡相通、哪裡不通」
麵包板內部並不是全部連在一起，而是
分區導通
。
上下兩側電源軌
各自
「橫向相通」。(
紅色
跟
藍色
)
中間的插孔
各自
「縱向相通」。(
橘色
跟
綠色
)
中間凹槽左右兩邊
不相通
(
橘色
跟
綠色
)，通常用來跨接 IC 或開發板。

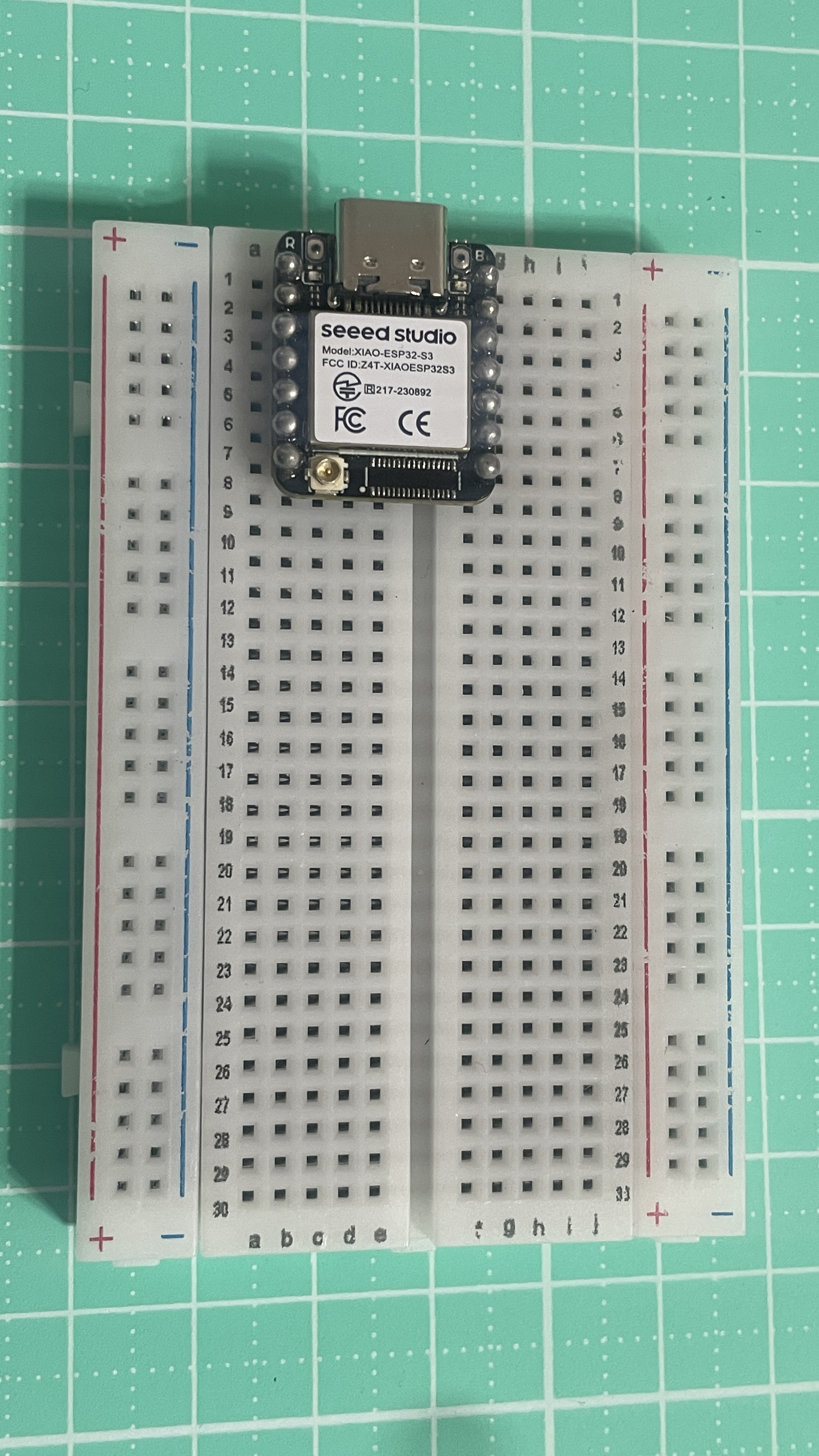

將 ESP32 插入麵包板
將 ESP32 對準麵包板中央的凹槽插入， 確保左右兩排腳位不會短路，且每一隻腳都有獨立的插孔。
⚠️
注意：
如果 ESP32 插歪或壓在同一排孔位，可能會導致短路或無法運作。
正極（+）電源軌相通說明
麵包板上通常會標示紅線（+），代表
正極電源軌
。
同一條紅線上的插孔在
橫向是相通的
。

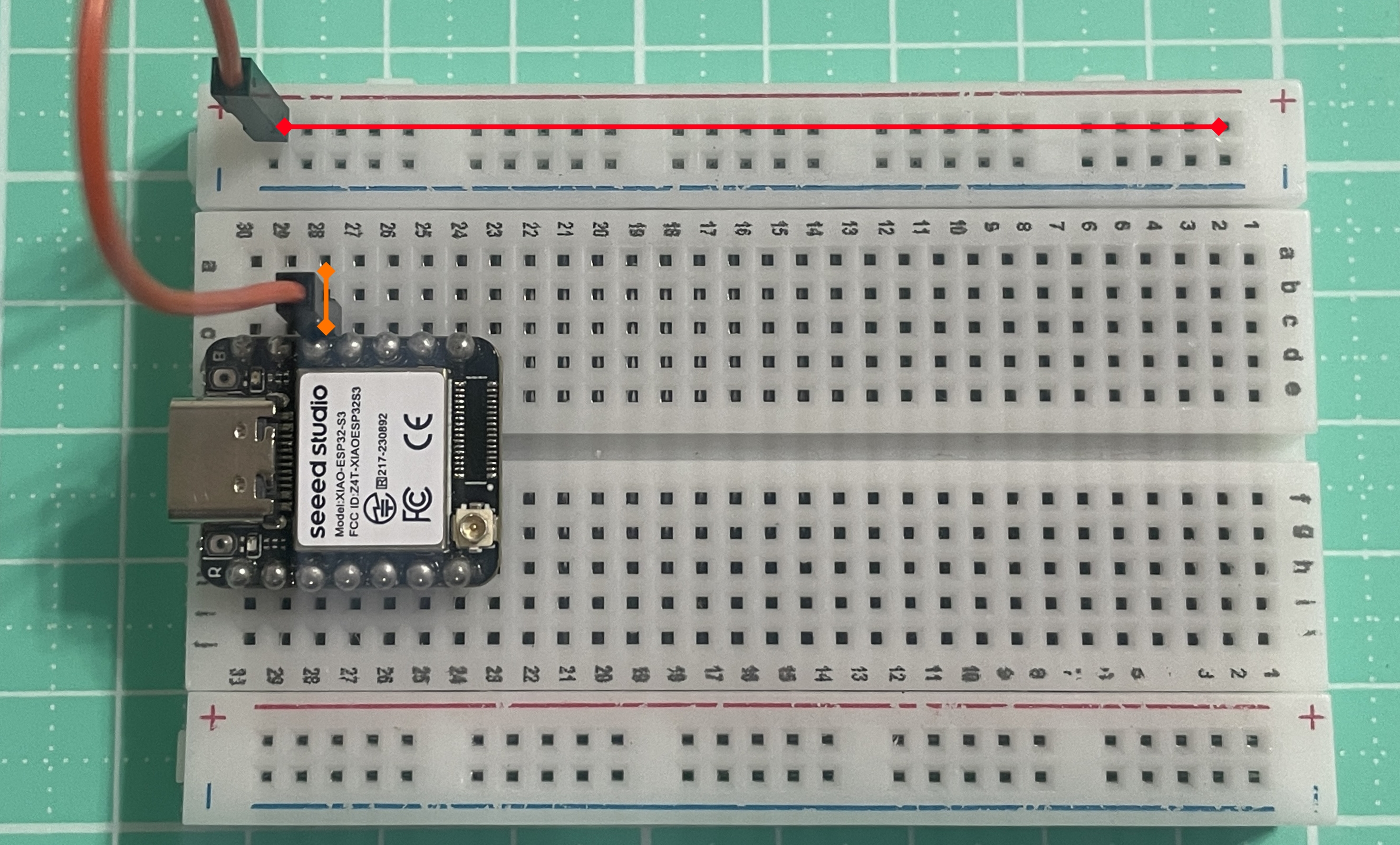

如下圖，紅線(橫向)跟橘線(縱向)都是3V3。
負極（– / GND）電源軌相通說明
藍線代表
負極（GND）
。
同一條藍線上的插孔在
橫向是相通的
。

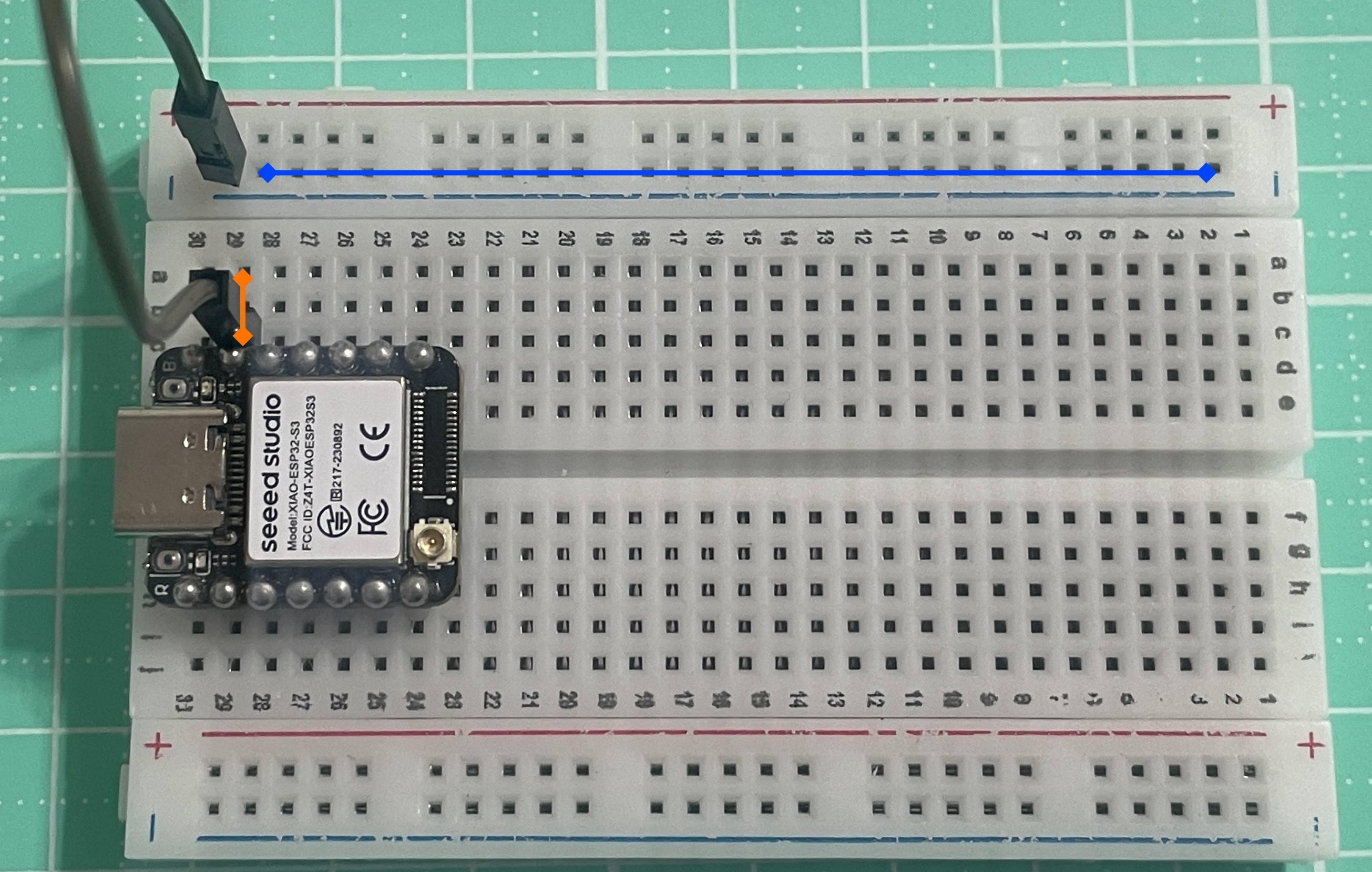

如下圖，藍線(橫向)跟(縱向)都是GND。
🔧
重要觀念：
所有模組與 ESP32 的 GND 必須「共地」， 否則訊號可能會異常。
