腳位圖
圖片來源：
Seeed Studio 官方文件

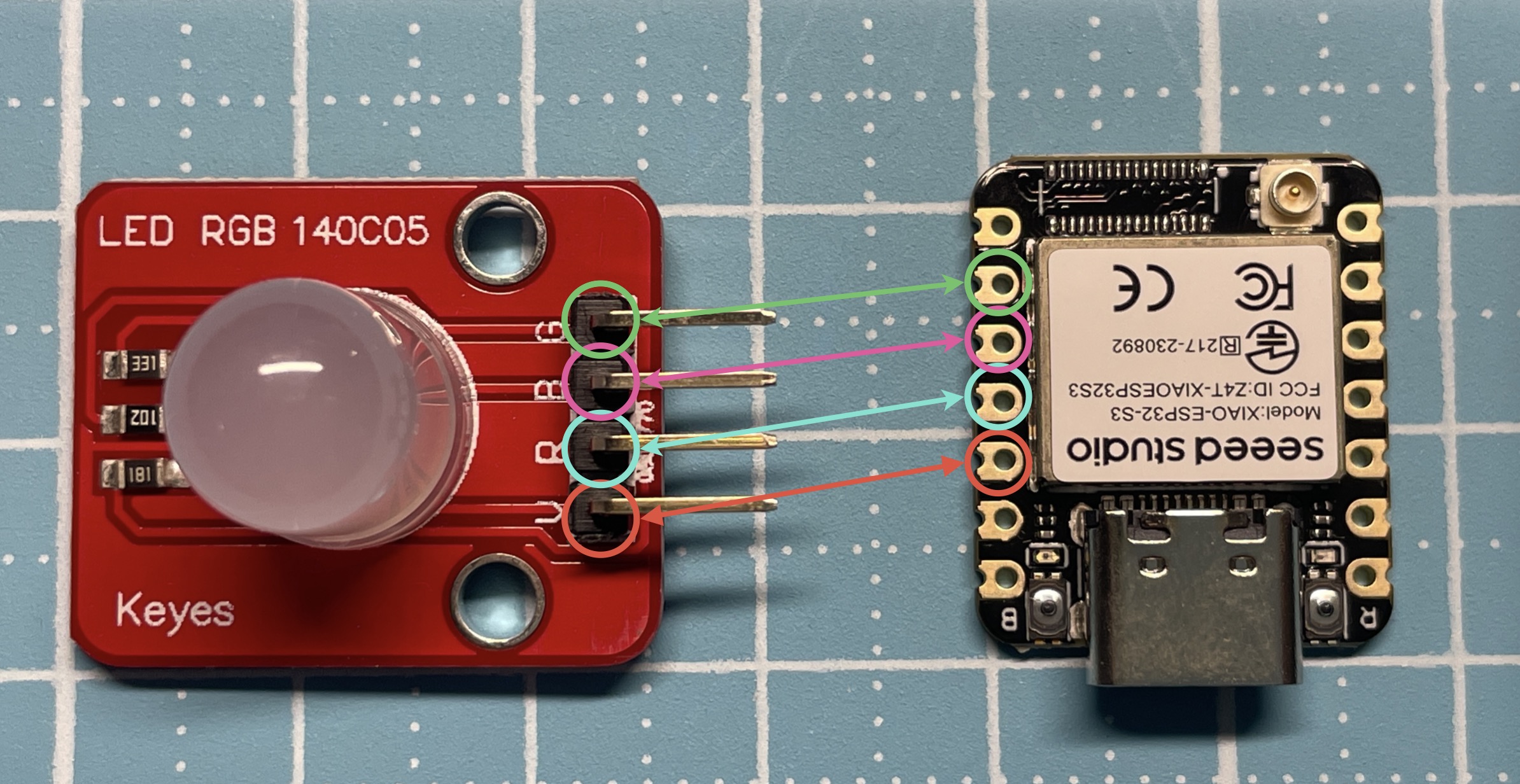

接線圖
- 把Esp32插在麵包板左側正中間。
- Esp32的3V3接在模組的V。
- Esp32的GPIO 9接在模組的R。
- Esp32的GPIO 8接在模組的B。
- Esp32的GPIO 7接在模組的G。
import machine, time
# 科易 KEYES LED 140C05 RGB 全彩 LED（共陽極）
# 共陽極 RGB LED 腳位
red = machine.Pin(9, machine.Pin.OUT)
blue = machine.Pin(8, machine.Pin.OUT)
green = machine.Pin(7, machine.Pin.OUT)
# 全部關燈（共陽極：1 = 關）
red.value(1)
green.value(1)
blue.value(1)
# 顏色清單（0 = 亮）
colors = [
(0, 1, 1), # 紅
(1, 0, 1), # 綠
(1, 1, 0), # 藍
]
for r, g, b in colors:
red.value(r)
green.value(g)
blue.value(b)
time.sleep(1)
# 關燈
red.value(1)
green.value(1)
blue.value(1)
time.sleep(0.5)
print("結束了")
會依序顯示 紅 → 綠 → 藍， 每個顏色亮 1 秒，再熄滅 0.5 秒。
實際使用時，請依你手上的 LED 模組種類調整邏輯。
